模拟量输入输出模块常见问题
答：详情可见《 S7-1200 系统手册 》的附录A 。
CPU 模拟量输入阻抗：
电压型信号：≥ 100 KΩ
信号模板模拟量输入阻抗：
电压型信号：≥ 9 MΩ
电流型信号：250Ω
信号模板及信号板模拟量输出阻抗：
电压型信号：≥ 1000 Ω
电流型信号：≤ 600 Ω
答：模拟量模块的输入/输出信号传输距离，从接线方面考虑，使用双绞屏蔽电缆最大可以连接 100 m 的长度， 还要考虑现场电磁干扰等现实状况。一般电压信号易受现场干扰且长距离传输也会造成信号的衰减，建议尽量近距离传输；电流信号相比电压信号抗干扰能力好些， 相对电压信号传输距离可适当加长。

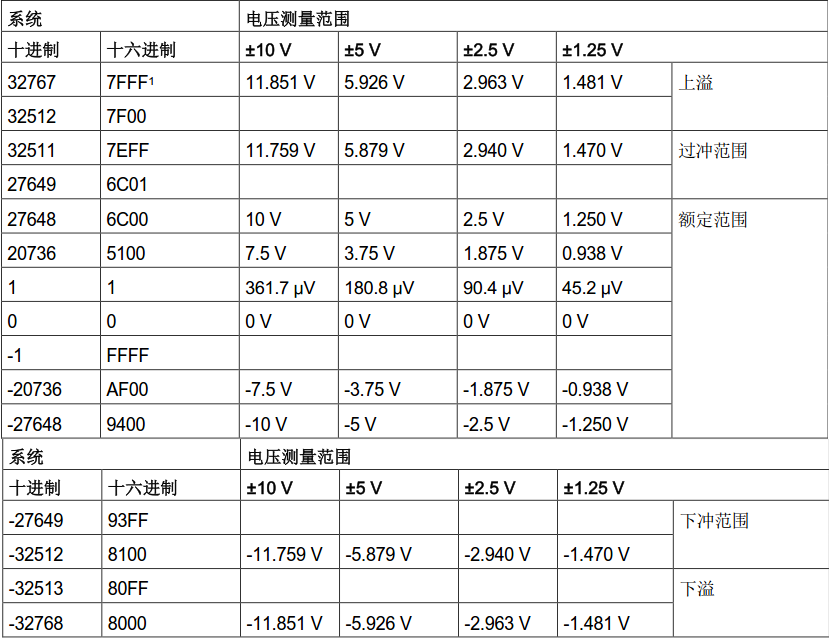

对于电压测量范围，S7-1200 模拟量模块的电压输入值与模块通道显示数值对应关系如下图 1 所示：
过冲范围为 27649至32511；下冲范围为-27649至-32512
上溢范围为 32512至32767，下溢范围为 -32513至-32768
图 1 .SM1231 电压测量范围数值

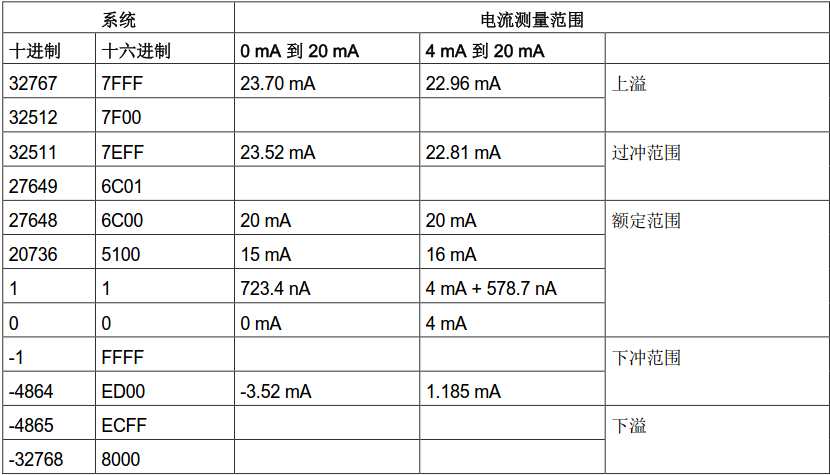

对于电流测量范围，S7-1200 模拟量模块的电流输入值与模块通道显示数值对应关系如下图 2 所示：
过冲范围为 27649至32511；下冲范围为-1至-4864
上溢范围为 32512至32767，下溢范围为 -4865至-32768
图 2 .SM1231 电流测量范围数值
答：应将未使用的电压输入通道短路。使用导线短接通道的正负两个端子，例如短接 0 通道的 0+ 和 0- 端子；
应将未使用的电流输入通道设置在 0 至 20 mA 范围。
热电偶模块常见问题
答：SM1231 TC 和 SB1231 TC 阻抗参数一样。
TC 信号：≥ 10 MΩ
答：SM1231 TC 和 SB1231 TC 信号传输距离参数一样。
TC 信号：≤ 100 m；要求线路阻抗 ≤ 100 Ω
答：对于 SM1231 TC 模块未使用通道， 可以采用以下方法做处理：
方法一：对该通道短路。使用导线短接通道的正负两个端子，例如短接 0 通道的 0+ 和 0- 端子；
方法二：对该通道禁用。在模块的“属性-常规”，对测量类型选择“已禁用”。 如下图 3 所示组态：

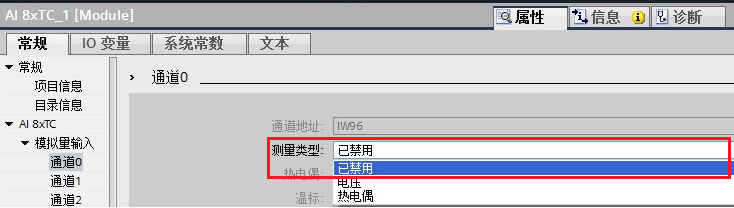

图 3. SM1231 TC 模块禁用未使用通道
（1）通道测量类型“已禁用”：该通道的指示灯不亮，通道读数为最大值 32767；
（2）通道测量类型“热电偶”，未使能“启用断路诊断”，如下图 4 所示：当通道接线存在开路，通道读数为随机值；

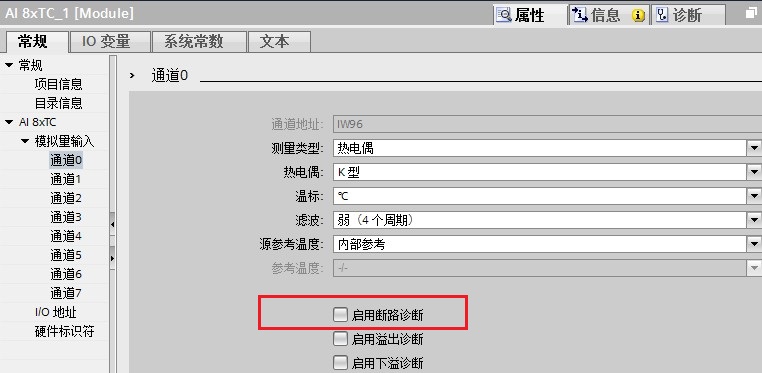

图 4.未使能“启用断路诊断”
（3）通道测量类型“热电偶”，使能“启用断路诊断”：当通道接线存在开路，此时模板 DIAG 指示灯红色闪烁，对应的通道的灯也红色闪烁， CPU ERROR 灯也红色闪烁； 同时诊断缓冲区报错“断路”，通道读数为最大值 32767；如下图 5， 图 6 所示：

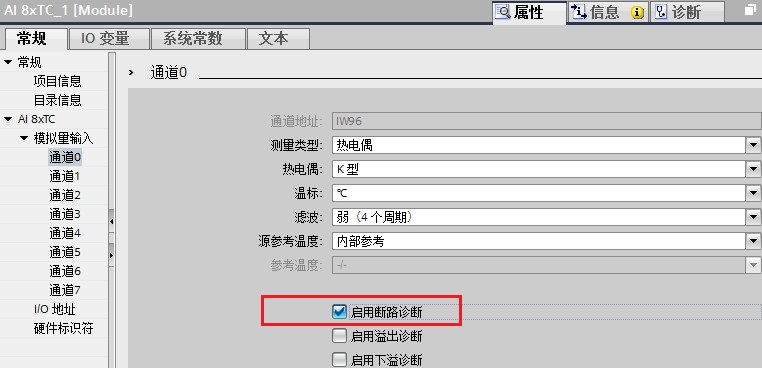

图 5.使能“启用断路诊断”

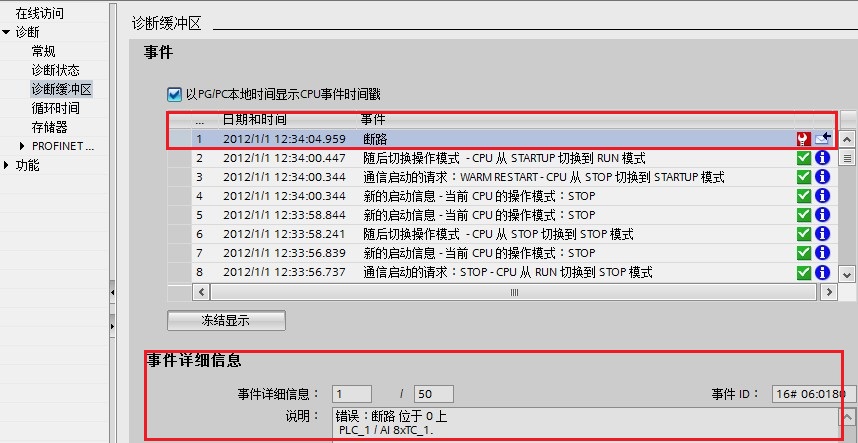

图 6.诊断缓冲区事件“断路”
（4）通道测量类型“热电偶”，通道短接，设为“内部参考”，则读到的数值/10为模板的内部温度值（例如：模块内部温度值为30.1℃， 读到数值为301）；如下图 7，图 8 所示：

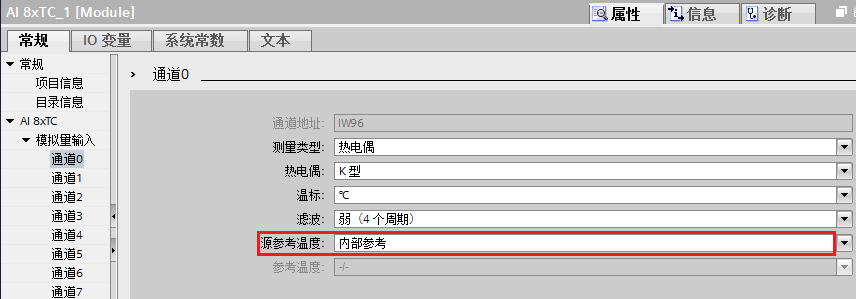

图 7.内部参考

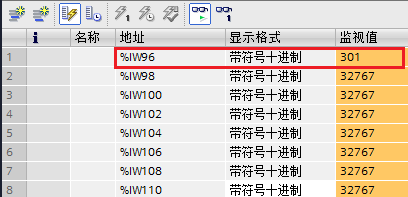

图 8. SM 1231 模块内部温度值
（5）通道测量类型“热电偶”，通道短接，设为“参数设置”，则读数为设定的温度值*10 （例如：50℃，读到数值为 500） ；如下图 9， 图 10 所示：

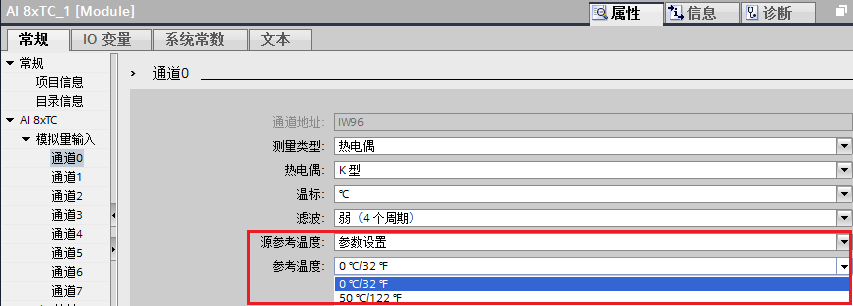

图 9. 参数设置和参考温度

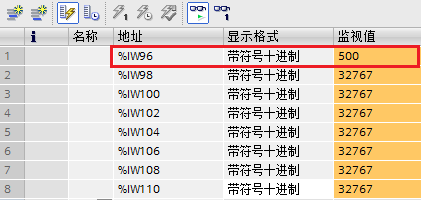

图 10. 温度值读数
以上 5 种情况， 总结表格如下表 1 所示：
测量类型 源参考温度 启用断路诊断 通道接线 模块 DIAG 灯 通道指示灯 通道数值 已禁用 - - 开路或短接 绿色亮 不亮 32767 热电偶 内部参考或参数设置 未使能 开路 绿色亮 绿色亮 随机值 热电偶 内部参考或参数设置 使能 开路 红色闪烁 红色闪烁 32767 热电偶 内部参考 未使能或使能 短接 绿色亮 绿色亮 通道读数值/10为模板的内部温度值 热电偶 参数设置 未使能或使能 短接 绿色亮 绿色亮 读数为设定的温度值*10
表 1. SM1231 TC 模块通道“已禁用”或“热电偶”，通道指示灯和数值状态
热电阻模块常见问题
答：SM1231 RTD 和 SB1231 RTD 阻抗参数一样。
RTD 信号：≥ 10 MΩ
答：SM1231 RTD 和 SB1231 RTD 信号传输距离参数一样。
RTD 信号：≤ 100 m；要求线路阻抗 ≤ 20 Ω，对于10 Ω 的RTD则要求线路阻抗 ≤ 2.7Ω
对于 SM1231 RTD 模块未使用通道， 可以采用以下方法做处理：
方法一：对该通道短路（短接方法详见 RTD 信号模块接线）；
方法二：对该通道禁用。在模块的“属性-常规”，对测量类型选择“已禁用”。 如下图 11 所示组态：

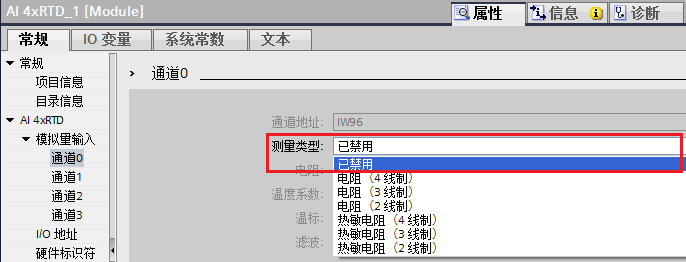

图 11.禁用 SM1231 RTD 模块未使用通道
方法三：RTD 模块连接一个电阻（如 2 线制 RTD 连接，方法详见 RTD 信号模块接线）。
同 SM1231 RTC 模块，SM1231 RTD 模块在通道测量类型选择“已禁用”或“热敏电阻”时，通道指示灯和数值分别是以下状态。如表 2 所示：
测量类型 启用断路诊断 通道接线 模块 DIAG 灯 通道指示灯 通道数值 已禁用 - 开路或短接 绿色亮 不亮 32767 热敏电阻 未使能 开路 绿色亮 绿色亮 随机值 热敏电阻 使能 开路 红色闪烁 红色闪烁 32767 热敏电阻 未使能或使能 短接 绿色亮 绿色亮 通道读数值/10为模板的内部温度值 电阻 未使能或使能 短接 绿色亮 绿色亮 0
表 2. SM1231 RTD 模块通道“已禁用”或“热敏电阻”，通道指示灯和数值状态
能测量150/300/600欧。此时，额定上限数值为 27648。如下图 12 所示：

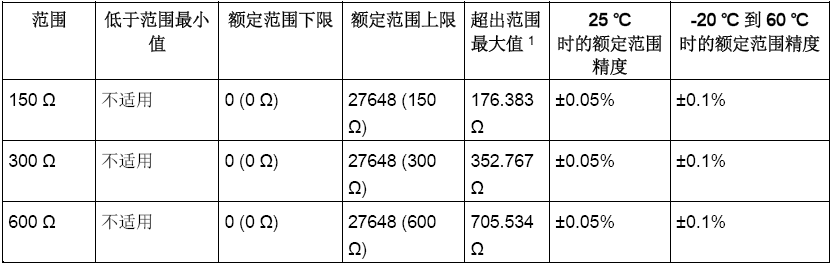

图 12. SM1231 RTD 模块测量的电阻范围
