保护

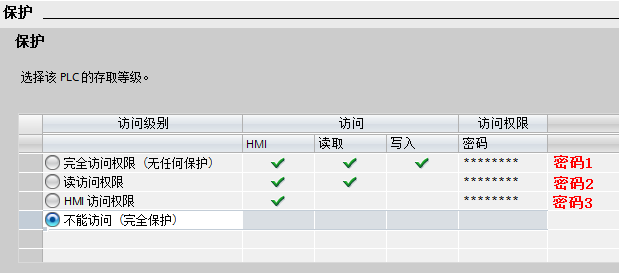

"保护"：此界面可以设置该PLC的访问等级，共可设置4个访问等级，如图 1 所示：

图1 保护设置

可以选择以下保护等级：

“完全访问权限（无任何保护）”：为默认设置，无密码保护，允许完全访问。

“读访问权限”：没有输入密码的情况下，只允许进行只读访问，无法更改 CPU 上的任何数据，也无法装载任何块或组态。选择这个保护等级需要指定“完全访问权限（无任何保护）”的密码：“密码1”。如果需要写访问，则需要输入“密码1”。

“HMI访问权限”：选择这个保护等级对于 SIMATIC HMI 访问没有密码保护，但需要指定“完全访问权限（无任何保护）”的密码：“密码1”。 “读访问权限”的密码：“密码2”可选择设置，如果不设置则无法获得该访问权限。

“不能访问（完全保护）”：不允许任何访问，但需要指定“完全访问权限（无任何保护）”的密码：“密码1”。“读访问权限”的密码：“密码2”和“HMI访问权限”的密码：“密码3”为可选设置，但如果不设置，就无法获得相应的访问权限。

对于 “读访问权限”，“HMI访问权限”，“不能访问”这三种保护等级都可以设置层级保护密码，设置的密码分大小写。其中“完全访问权限”的“密码1”永远是必填密码，而“读访问权限”，“HMI访问权限”为可选密码。可以根据不同的需要将不同的保护等级分配给不同的用户。

如果将具有 “HMI 访问权限”的组态下载到CPU后，可以在无密码的情况下实现HMI 访问功能。要具有“读访问权限”，用户必须输入“读访问权限”的已组态密码“密码2”。要具有“完全访问权限”，用户必须输入“完全访问权限”的已组态密码“密码3”。

“连接机制”：

设置激活“允许来自远程对象的PUT/GET通信访问”后（如图 2 所示）CPU才允许与远程伙伴进行 PUT/GET 通信。

图2 连接机制设置



"安全事件"：

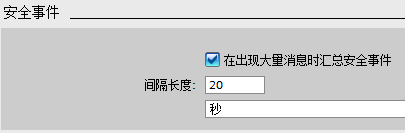

部分安全事件会在诊断缓冲区中生成重复条目，可能会堵塞诊断缓冲区。通过组态时间间隔来汇总安全事件可以抑制循环消息，时间间隔的单位可以设置为秒、分钟或小时，数值范围设置为1～255。在每个时间间隔内，CPU 仅为每种事件类型生成一个组警报。 如图 3 所示。

图3 安全事件设置

如果选择对安全事件进行限定，即激活“在出现大量消息时汇总安全事件”，将限定（汇总）以下几种类型的事件：

使用正确或错误的密码转至在线状态

检测被操控的通信数据

检测存储卡上被操控的数据

检测被操控的固件更新文件

更改后的保护等级（访问保护）下载到 CPU

限制或启用密码合法性（通过指令或 CPU 显示器）

由于超出允许的并行访问尝试次数，在线访问被拒绝

当前在线连接处于禁用状态的超时

使用正确或错误的密码登录到 Web 服务器

创建 CPU 的备份

恢复 CPU 组态

在启动过程中：

SIMATIC 存储卡上的项目发生变更（SIMATIC 存储卡不变）

更换了 SIMATIC 存储卡

“外部装载存储器”：

激活“禁止从内部装载存储器复制到外部装载存储器”，可以防止从CPU集成的内部装载存储器到外部装载存储器的复制操作，如图 4 所示。

图4 外部装载存储器设置

常见问题

1. 忘记密码时，如何清除密码保护？

如果密码被遗忘，用户只能使用S7-1200存储卡来清除PLC内部的程序和密码，详细请参考S7-1200存储卡相关章节。

2. 如何对已有密码的CPU进行下载？

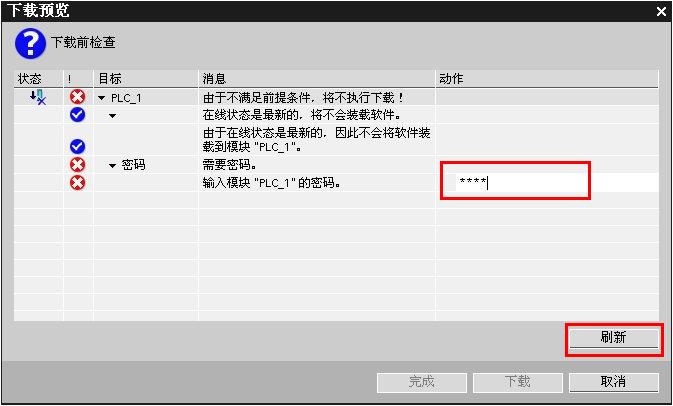

对已有密码保护的PLC进行下载，您会看到下面的提示窗口：

图5

请您在“1”处输入正确的密码，然后点击“刷新”按钮即可正常下载。

3. 为什么在CPU的属性中，"保护"页面的"连接机制"中，无法激活"允许从远程伙伴（PLC，HMI，OPC...)使用PUT/GET访问"，显示为灰色？

答：造成这个现象的原因是因为已经将CPU的保护等级设置为最高"不能访问（完全保护）"，设置如图2所示，成其他保护等级，才能激活该选项。
