博途PLC程序创建和仿真

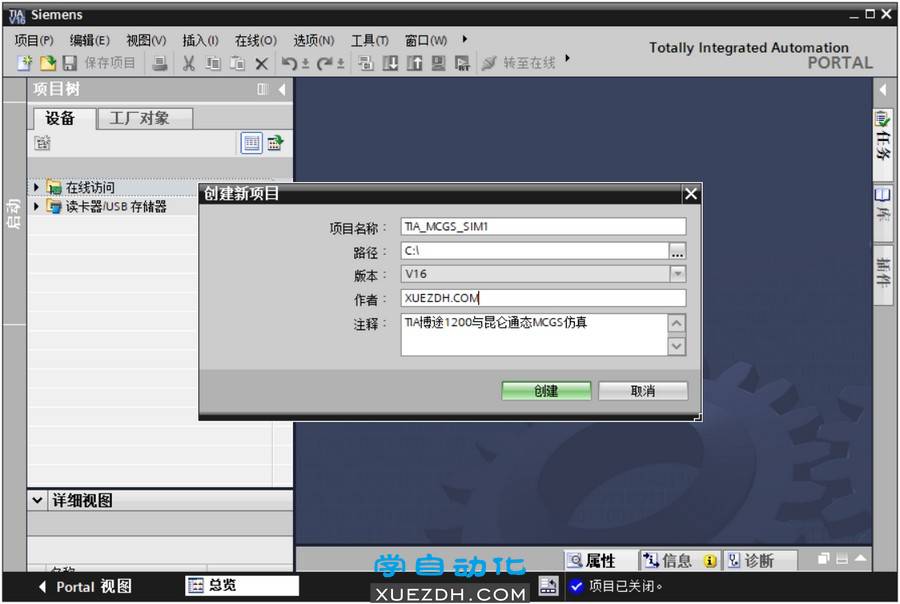

1、新建博途项目（演示所用软件版本TIA Portal V16）

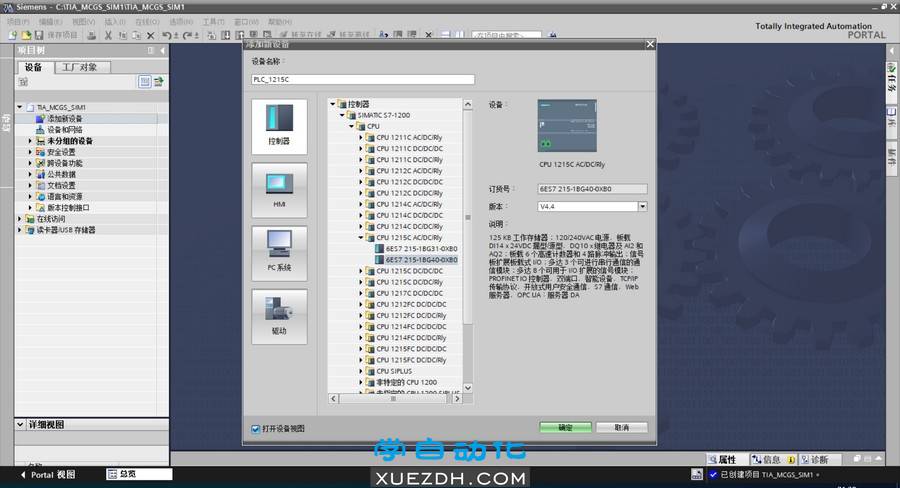

2、添加新设备CPU 1215C AC/DC/RLY

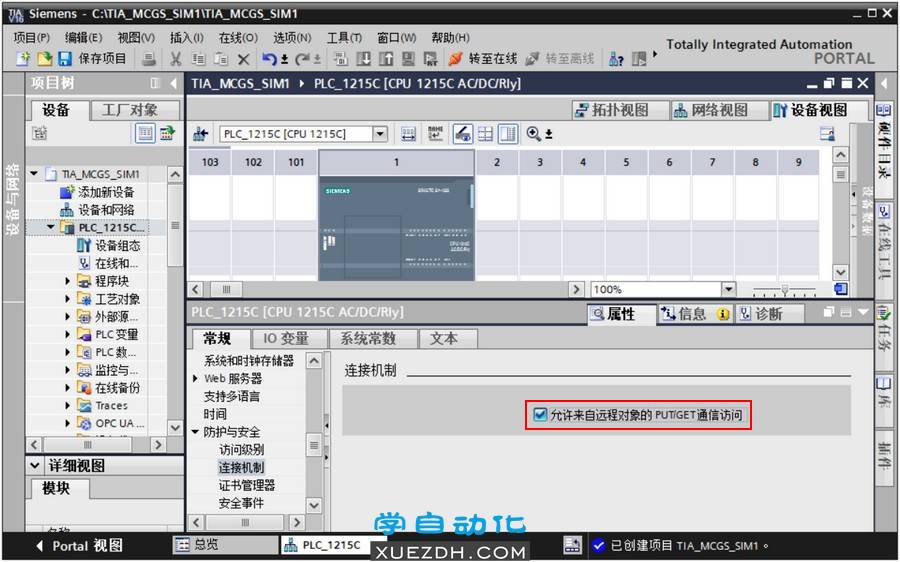

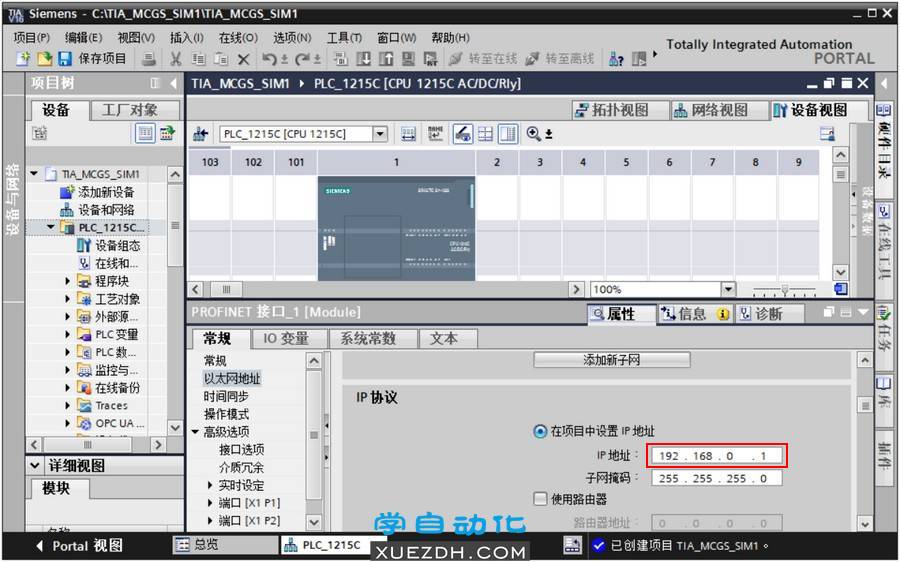

3、CPU属性设置。设置PLC的IP地址；并勾选“允许来自远程的PUT/GET通信访问”。
4、添加数据块DB1，DB块属性选项，取消“优化的块访问”

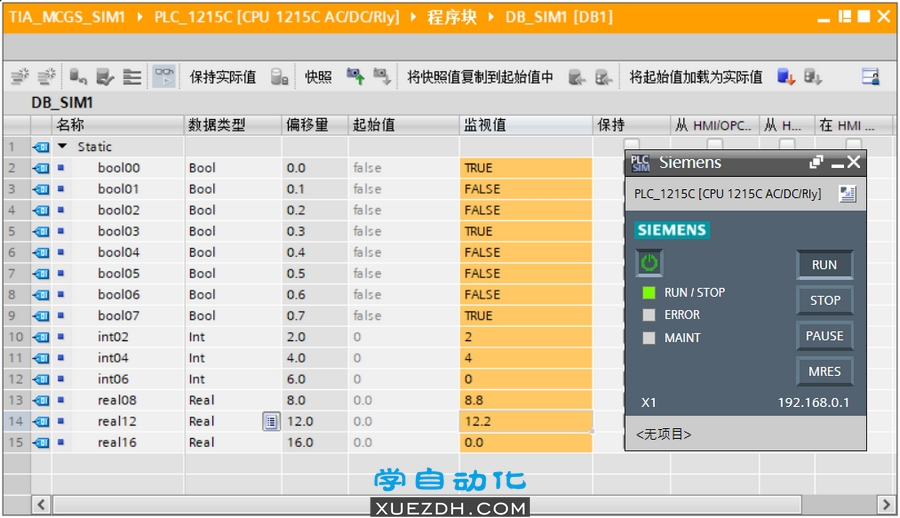

5、启动S7-PLCSIM仿真运行，并监控数据块DB1。
昆仑通态MCGS触摸屏组态

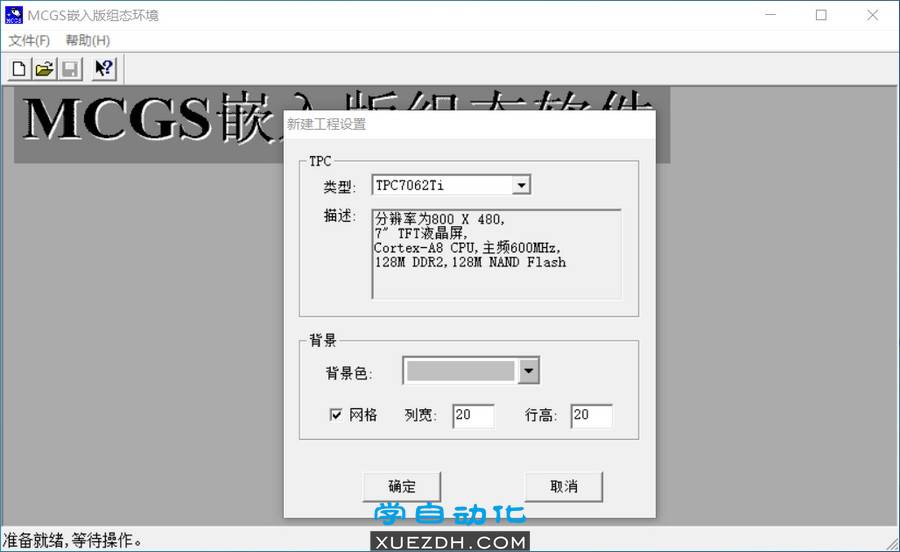

6、新建昆仑通态MCGS工程

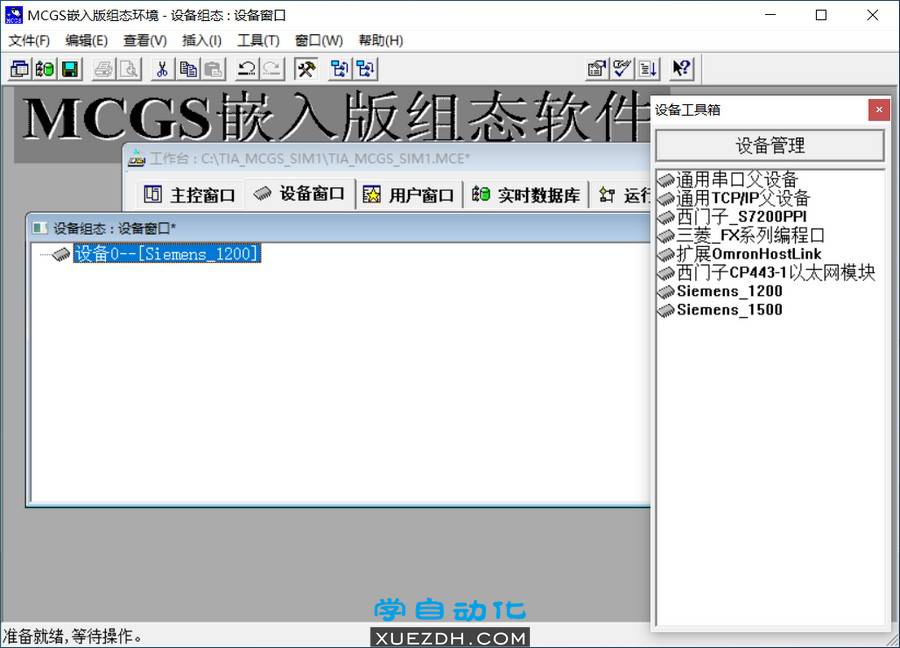

7、在设备组态：设备窗口添加设备Siemens_1200

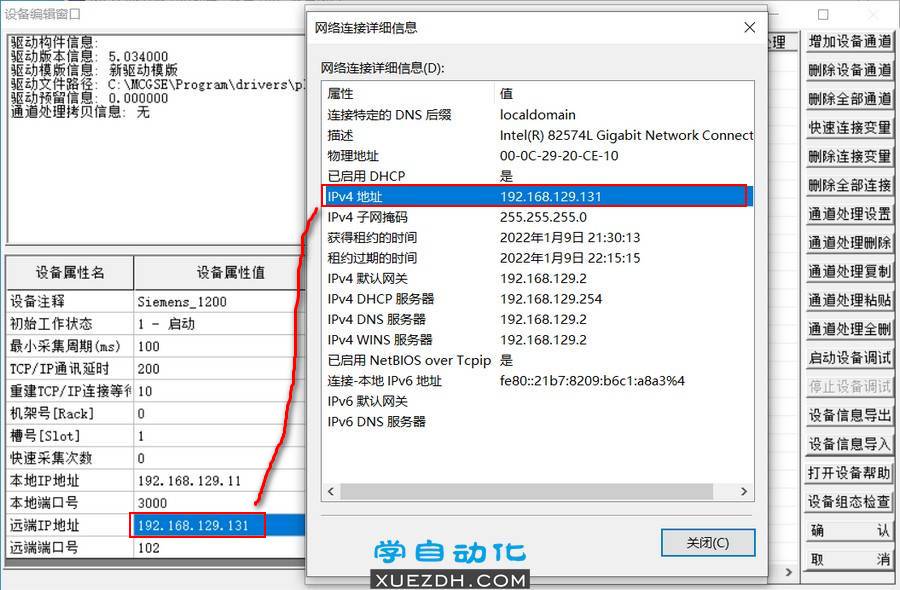

8、在设备编辑窗口，编辑设备属性值。设置远端IP地址：192.168.129.131（即为本机IP地址），本地IP地址：192.168.129.11（MCGS仿真触摸屏IP地址），需要与本机IP相同网段！其他属性值保持默认即可。
属性设置完成后，增加设备通道，设置变量。
9、新建用户窗口组态画面
NetToPLCSim通讯仿真

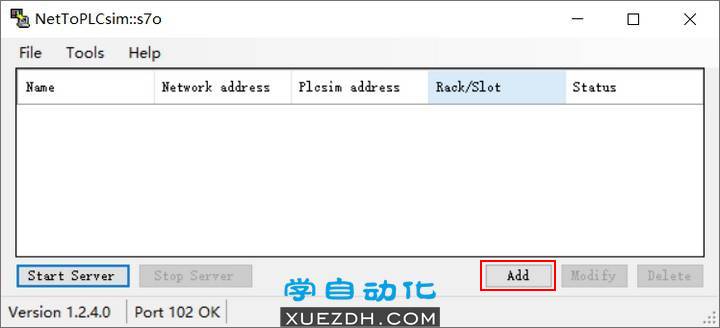

10、以管理员权限运行Nettoplcsim\bin\NetToPLCsim.exe文件，在打开的窗口点击“Add”

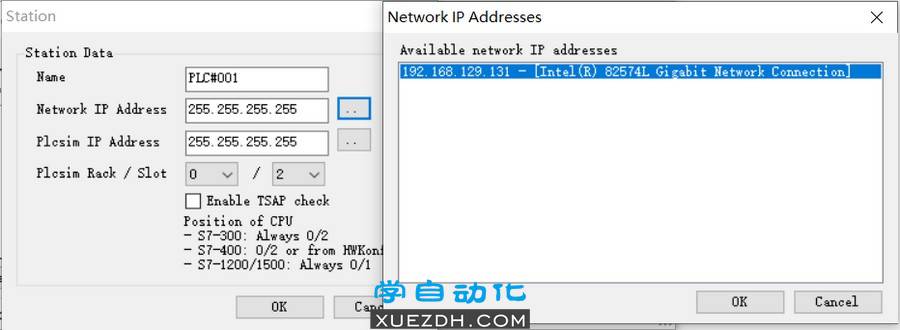

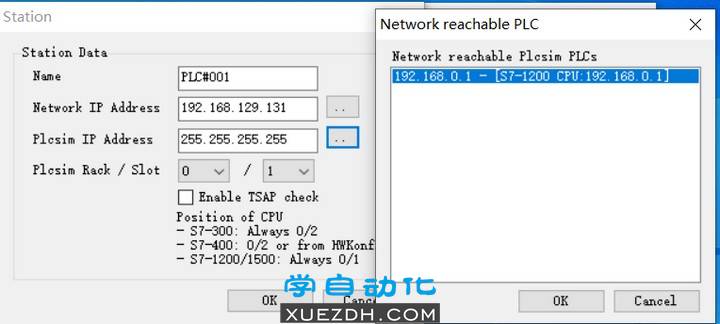

11、依次选择设置Network IP Address和Plcsim IP AddressNet，更改Plcsim Rack/Slot为0/1。点击“OK”，新建站点完成

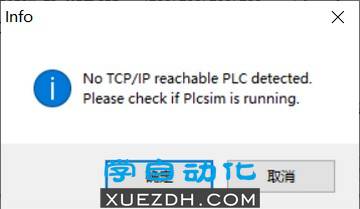

如在Plcsim IP Address设置时，出现下图提示信息。将PLCSIM仿真，点击一次MRES，然后点击RUN。

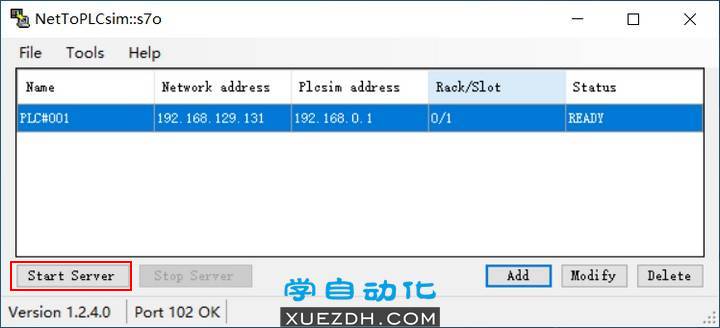

12、点击Start Server启动通讯仿真服务

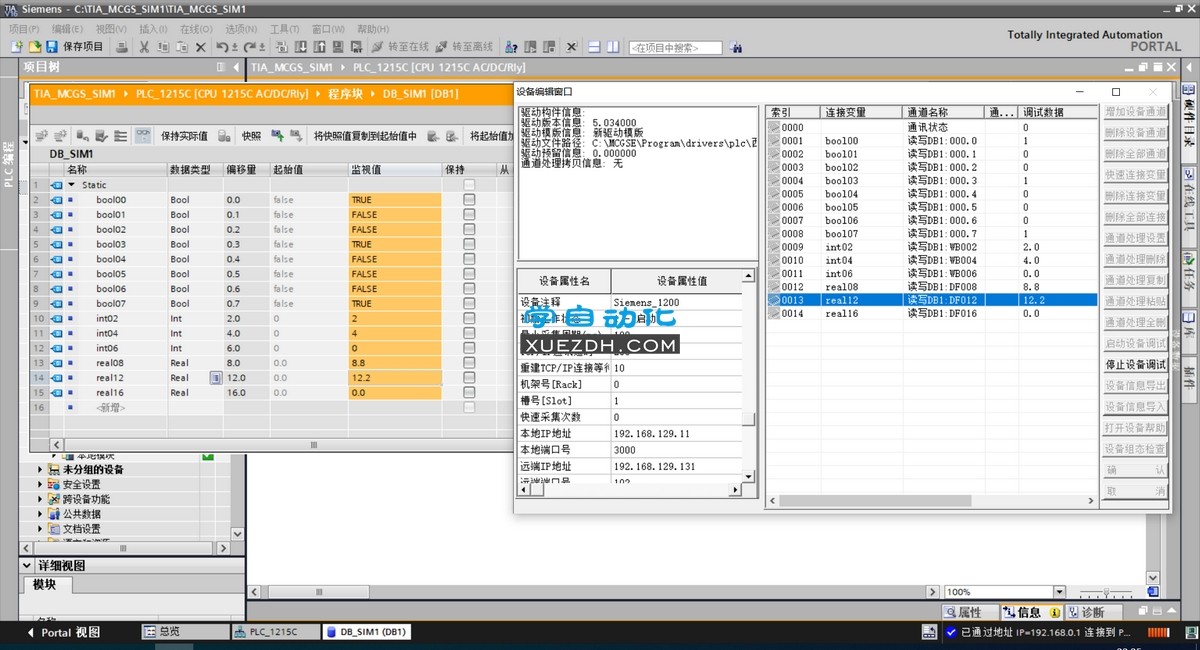

13、打开MCGS设备窗口，点击“启动设备调试”，可以看到MCGS与PLCSIM仿真通讯已成功。
14、MCGS组态仿真，点击“工程下载”，工程下载成功后，“启动运行”。
